架构

技术架构

部署架构

基本概念

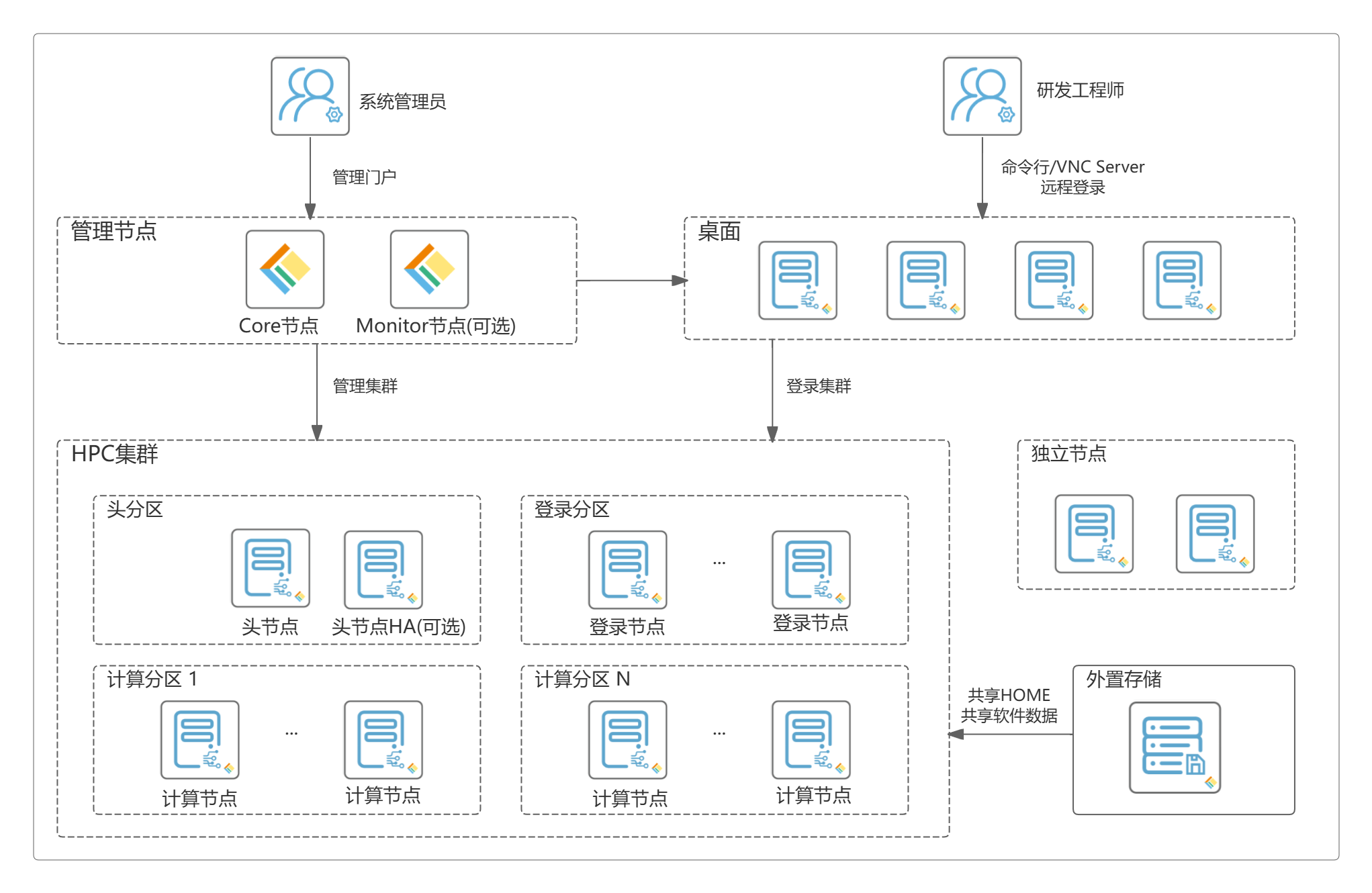

以下是FCP产品部署架构中各个节点/组件的基本概念说明：

• 管理节点：管理节点包含Core节点和Monitor节点，Monitor节点为可选节点。
  • Core节点：FCP平台核心服务部署节点，集群正常运行依赖的服务，如内置LDAP Server、SlurmDBD等。
  • Monitor节点：可选组件，用于实时监控集群资源使用、任务状态及性能指标，支持数据分析和运维优化。
• 桌面：提供远程可视化功能的节点。
• HPC集群：基于Fsched调度器的高性能计算集群，Fsched 集群是由多台节点组成的系统，这些计算机通过网络连接在一起，协同工作以执行计算作业。Fsched 用于管理这些计算资源，确保高效的作业调度和资源分配。集群的规模可以从几台到数千台计算机不等。
  • 分区：分区是作业和节点的逻辑分组，用于将集群中作业和节点划分为不同的子集。根据不用的功能分为头分区、计算分区和登录分区。
  • 头节点：Fsched 集群的管理节点，负责接受用户的作业提交、管理节点状态和作业状态。
  • 登录节点：在一些 HPC 平台中，也称为提交节点，仅用于提交计算作业。
  • 计算节点：用户提交的计算作业实际运行的节点。
• 独立节点：为特定任务预留的专用节点，不与其他任务共享资源。
• 外置存储：集中式存储系统，为所有节点提供统一的数据访问空间。
• 研发工程师：通过桌面或命令行使用集群资源运行计算任务的用户角色。
• 系统管理员：负责集群部署、维护、监控和故障排查，确保系统稳定运行，管理用户权限和资源分配。
